一、 天轮修复步骤

1、运输：

天轮整体重5吨左右，2.8米X 2米，整个运输过程需保护好天轮及轴承，不得损坏。

2、记号标记：

标记各零部件的位置关系，并拍照做好记号，以方便后续的装配。

3、拆卸：

拆卸滚动轴承，卡环，铜瓦，固定轮及天轮的油管和其他附件，清表面油污垢，进一步清除天轮和其他零部件的铁锈，油脂等，天轮进行喷吵处理。

4、检查：

铜瓦磨损情况，天轮变形情况，天轮内孔磨损情况，主轴磨损情况，并用超声波探伤检查主轴内部。

5、修复：见方案

6、装配达图，装配后天轮动作灵活，无卡阻及异常噪音。

7、重新配油管，并加润滑油，保证油路通畅，各出油点出油。

8、静平衡实验。

9、涂装：

10、吊装及运输

二、 天轮修复方案

1、建议更换磨损达到10mm以上的铜瓦，如磨损小于10mm，则铜瓦外圆内

径需做标记，并按照标准尺寸适配后续的轴外径及天轮内孔，铜瓦尺寸尽量统一。

2、天轮变形天于10mm，则需整形处理，直到变形小于10mm。

3、天轮内孔磨损严重，需加工掉疲劳层，堆焊修复，天轮内孔加工尺寸与

轴瓦的尺寸相配，并标记天轮和轴瓦，记录天轮和轴瓦的对应关系。

4、主轴内部无缺陷，上车床加工掉表面的疲劳层，进行热保护堆焊，而后

加工，外圆尺寸根据铜瓦内孔的尺寸确定。（如果主轴内部有缺陷，且

缺陷较大，主轴需新制。）

5、 清洗滚子轴承，通天轮的油孔。

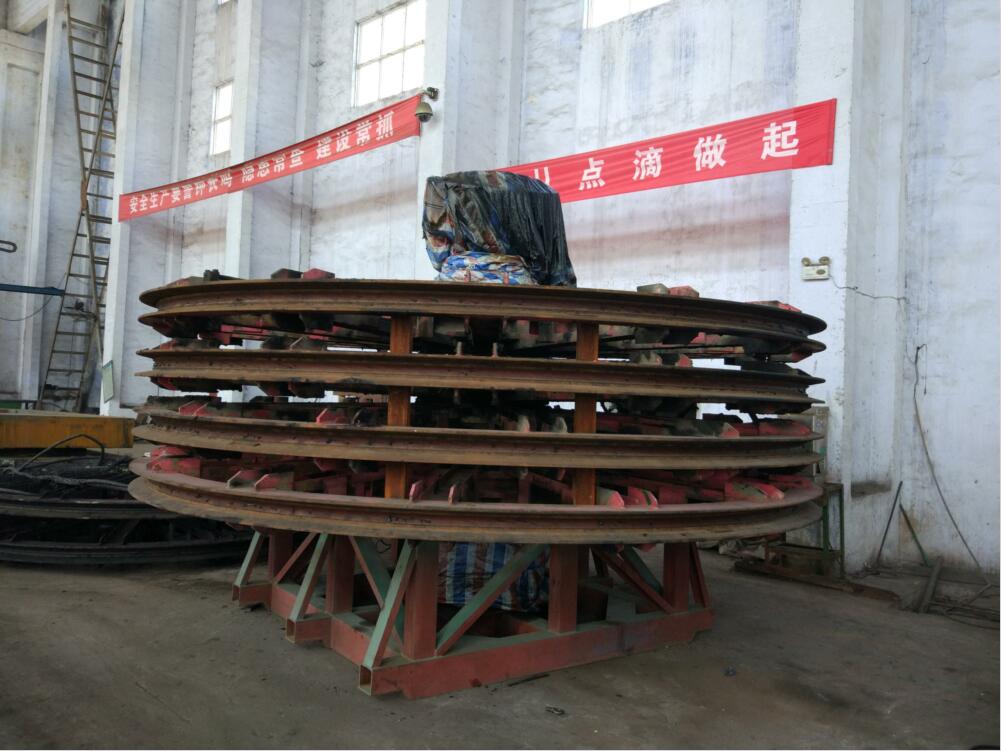

修复前：

修复中：

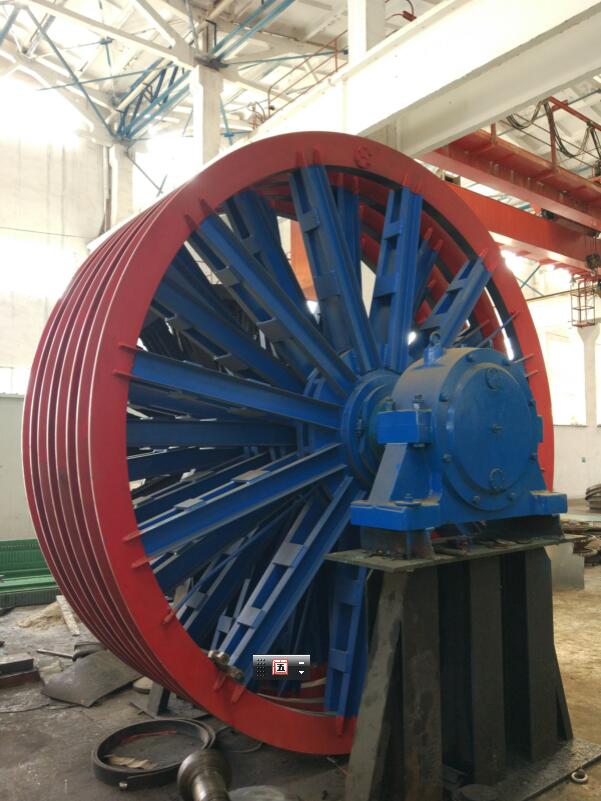

修复后：
